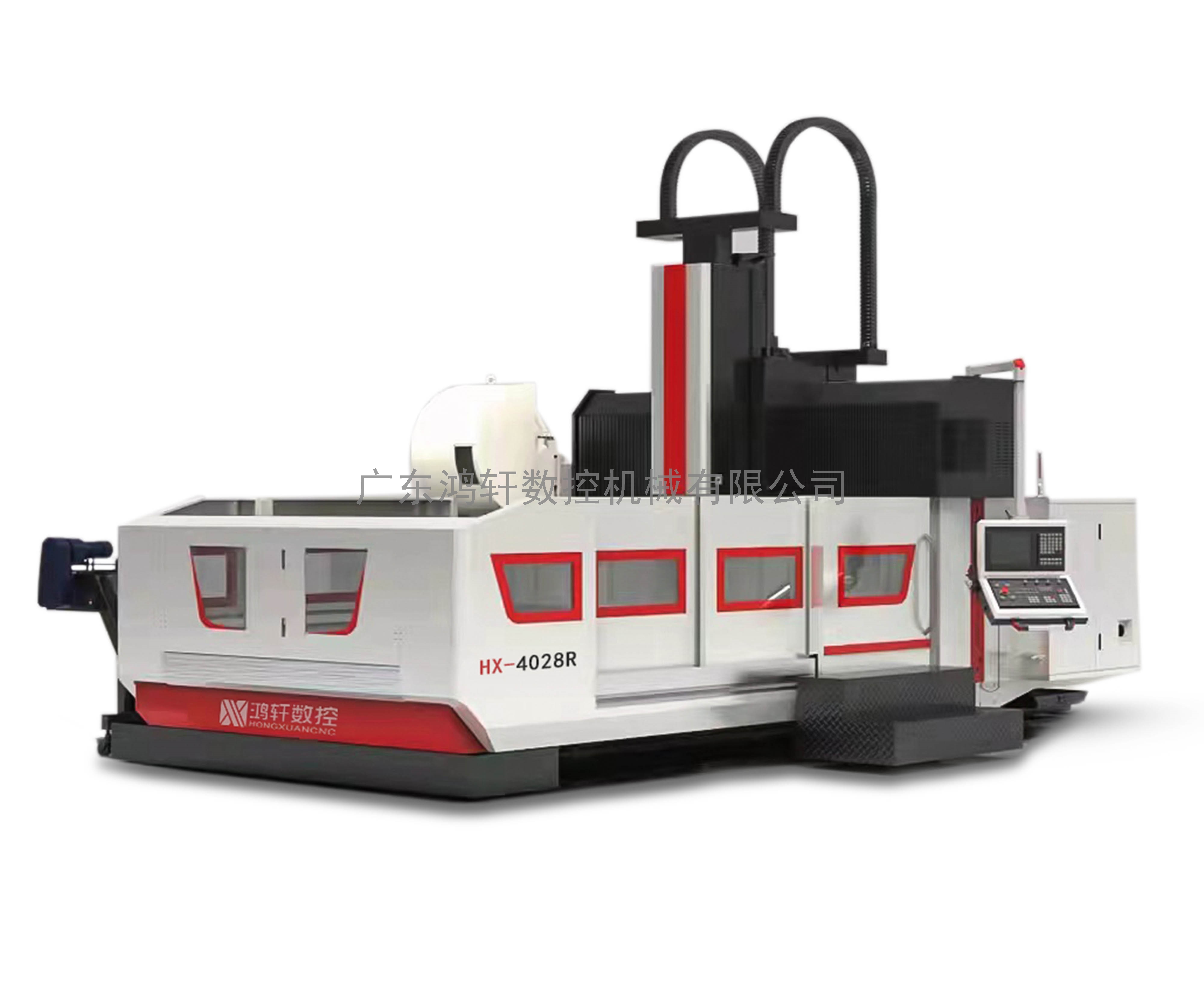

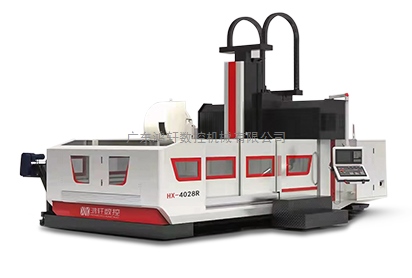

HXCNC-4028R重型龍門加工中心，龍門式結構為封閉式門型結構，而床身式結構為"C"型敞開式結構，顧名思義封閉式結構一定比敞開式結構更為穩定，
高強度HT300優質鑄鐵，并經時效處理設計結構合理，鑄造及加工工藝性好，具有高的剛度，良好的抗撓性和優良的精度穩定性
機床特點：HXCNC-4028R重型龍門加工中心，龍門式結構為封閉式門型結構，而床身式結構為"C"型敞開式結構，顧名思義封閉式結構一定比敞開式結構更為穩定，高強度HT300優質鑄鐵，并經時效處理設計結構合理，鑄造及加工工藝性好，具有高的剛度，良好的抗撓性和優良的精度穩定性
返回列表
HXCNC-4028R重型龍門加工中心，龍門式結構為封閉式門型結構，而床身式結構為"C"型敞開式結構，顧名思義封閉式結構一定比敞開式結構更為穩定，
高強度HT300優質鑄鐵，并經時效處理設計結構合理，鑄造及加工工藝性好，具有高的剛度，良好的抗撓性和優良的精度穩定性

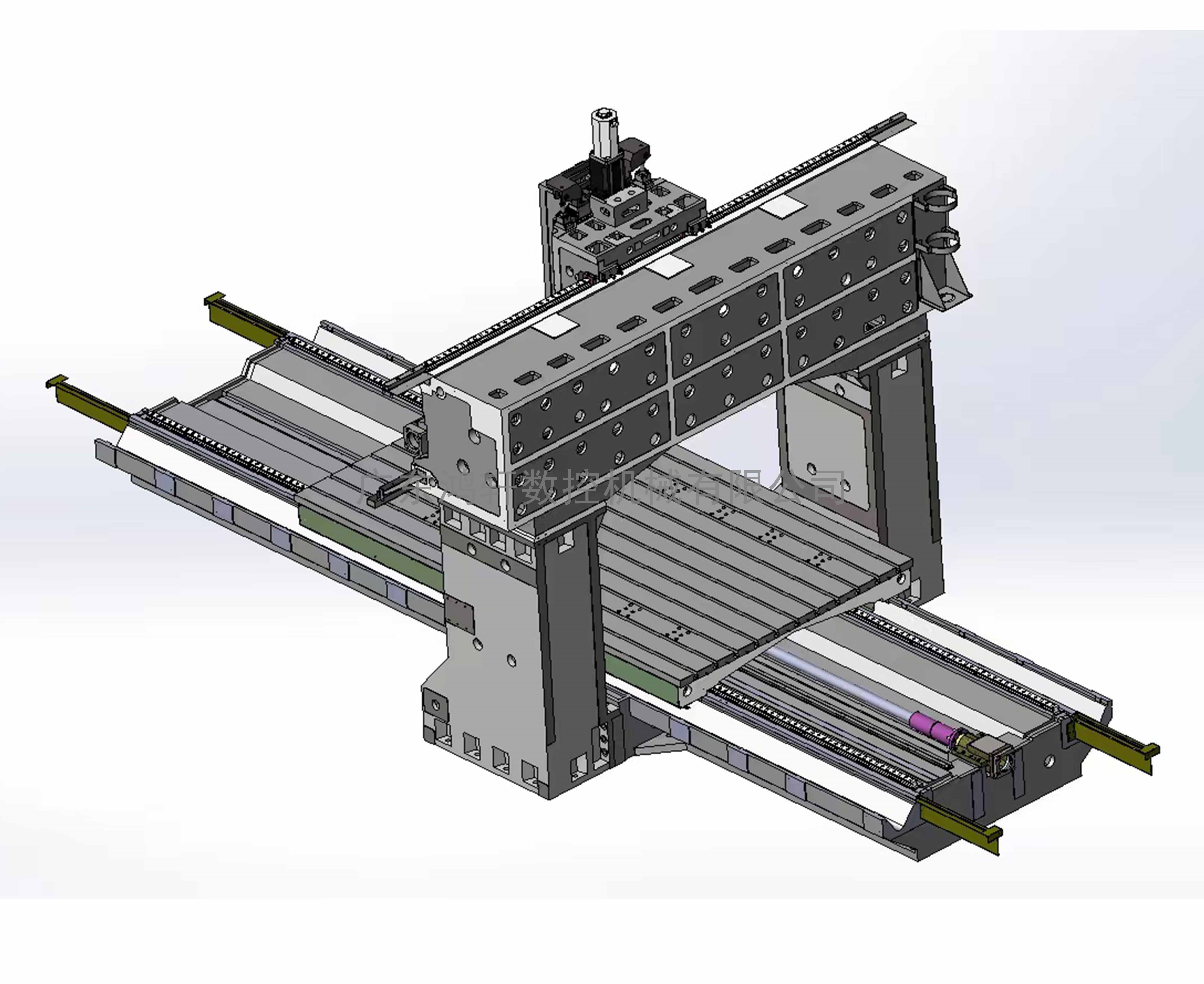

整體結構：HX-4028R龍門加工中心龍門式結構為封閉式門型結構，而床身式結構為"C"型敞開式結構，顧名思義封閉式結構一定比敞開式結構更為穩定，高強度HT300優質鑄鐵，并經時效處理設計結構合理，鑄造及加工工藝性好，具有高的剛度，良好的抗撓性和優良的精度穩定性：
X軸：工作臺在床身上做前后縱向運動；
Y軸：滑枕、滑鞍部件在橫梁上沿導軌作左右橫向運動；
Z軸：滑枕在滑鞍上沿導軌作上下垂直運動；
主軸：龍門加工中心主軸采用中心吹氣結構，在主軸松刀后迅速用中心高壓氣體對主軸內錐進行清潔，保證刀具夾持的精度；搭載三菱高輸出伺服電機，適合高速切削。標配主軸BT50-210-6000，皮帶式傳動。
床身（X軸）：床身和工作臺材料均選用高強度優質鑄鐵，樹脂砂造型。床身內部布置加強筋，使床身結構厚重。導軌采用重載2-55滾柱導軌支撐結構，各滾柱直線導軌上密布8個高承重滑塊，從而使機床得到高剛性和長久穩定的精度。傳動系統采用交流伺服電機，實現X軸的直線往復運動。
橫梁（Y軸）：橫梁大件采用高強度優質鑄鐵，樹脂砂造型。Y軸導軌選用進口2-55#重載滾柱導軌支撐，各滾柱直線導軌上密布5個高承重滑塊，從而使機床得到高剛性和長久穩定的精度此結構抗震性能好，剛性強，穩定性佳。傳動系統采用交流伺服電機，通過進口聯軸器1：1/1：5.545直接聯接，帶動重載荷滾珠絲杠旋轉，實現Y軸的直線往復運動

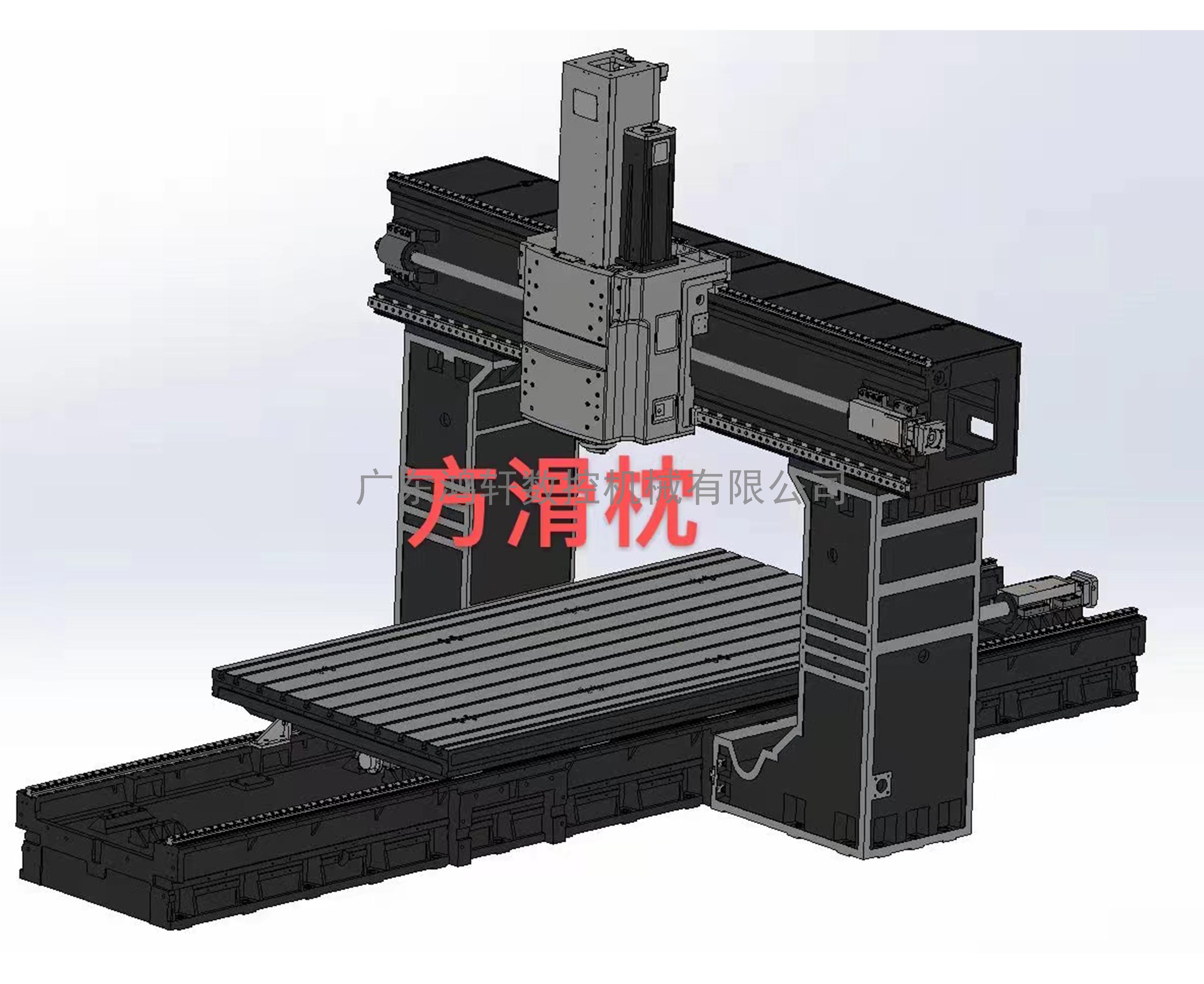

滑枕（Z軸）：滑枕采用高強度優質鑄鐵，樹脂砂造型，Z軸導軌選用重載全包容方滑枕,強力潤滑系統,配合雙液壓平衡配重系統, 此結構抗震性能好。Z軸伺服系統采用交流伺服電機通過進口聯軸器1：1/1：5.54帶動重載荷滾珠絲杠旋轉，雙缸液壓氮氣平衡，實現Z軸的高精度往復運動，Z軸配有液壓氮氣平衡系統，工作更加平穩。
潤滑系統：整機的導軌和絲杠均采用加壓式集中定時定量潤滑系統，在油路中采用先進的加壓式計量件進行油量控制；能夠對各潤滑點的供油周期和供油量進行調整，并通過電氣系統控制實現全自動集中潤滑。
排屑裝置：分布在工作臺兩側各一套螺旋排屑器，設備端部設有提升鏈式排屑器。
換刀系統：刀庫容量為24把，雙臂式自動換刀手臂及凸輪換刀機械，以電機驅動，快速穩定。刀套式大容量儲刀倉，電機及圓筒凸輪的驅動及定位機構，穩定性高。（選配）
系 統：配置高性能三菱M80B系列數控系統，保證了機床控制的穩定性，也保證了用戶要求的數控加工功能和輔助功能。
