HXCNC-750動力刀塔機

動力刀塔機

750動力刀塔機

750動力刀塔機內部

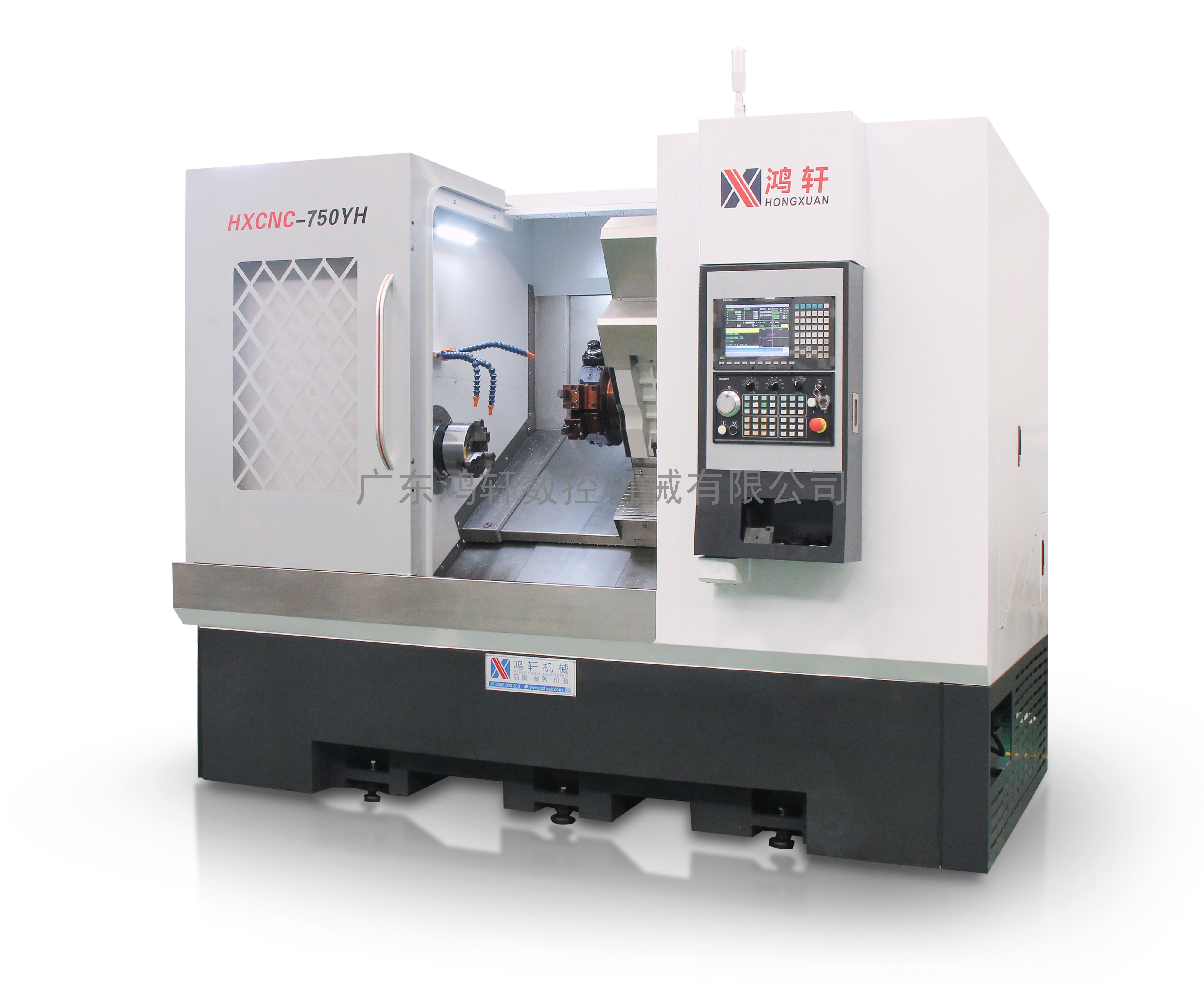

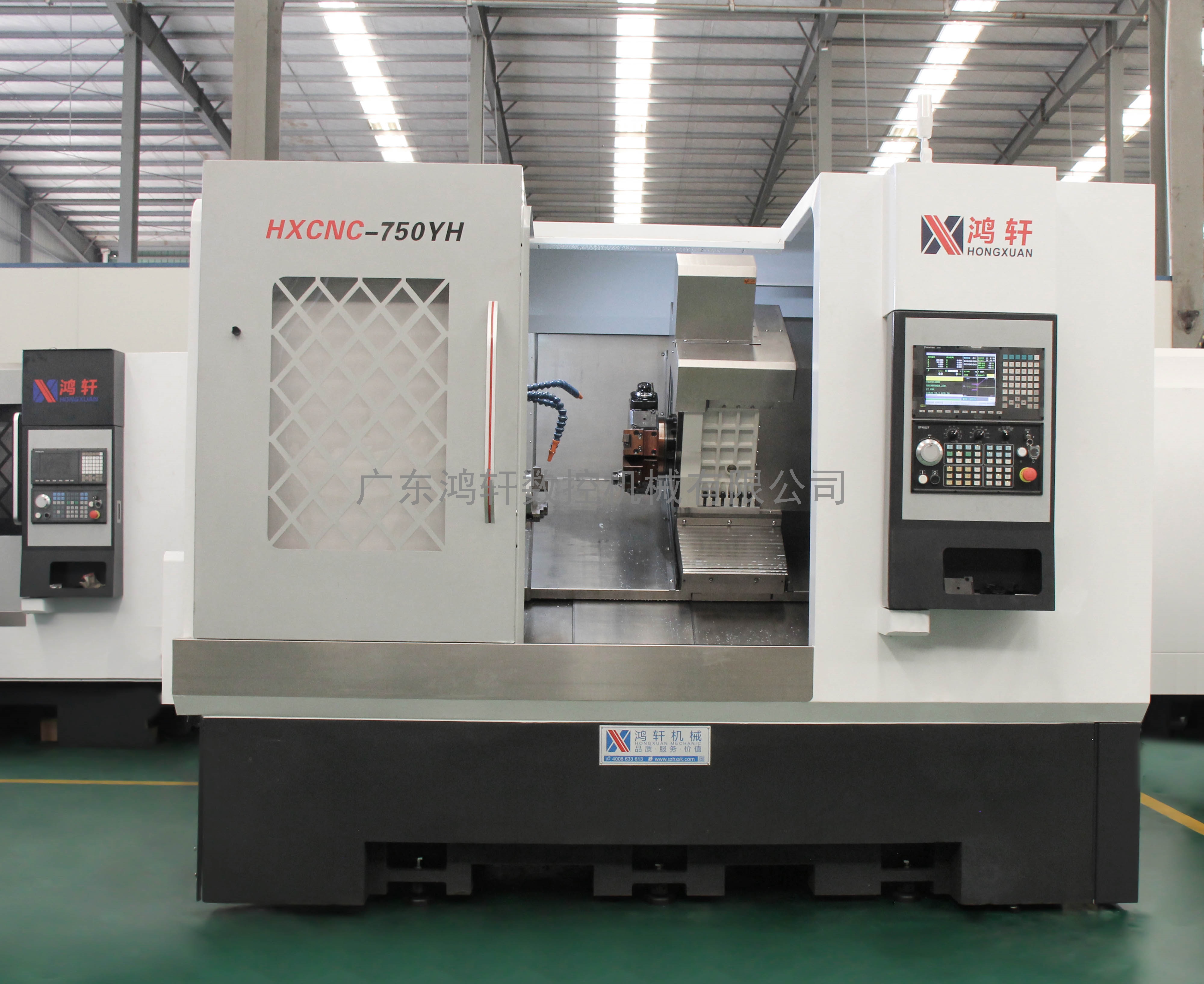

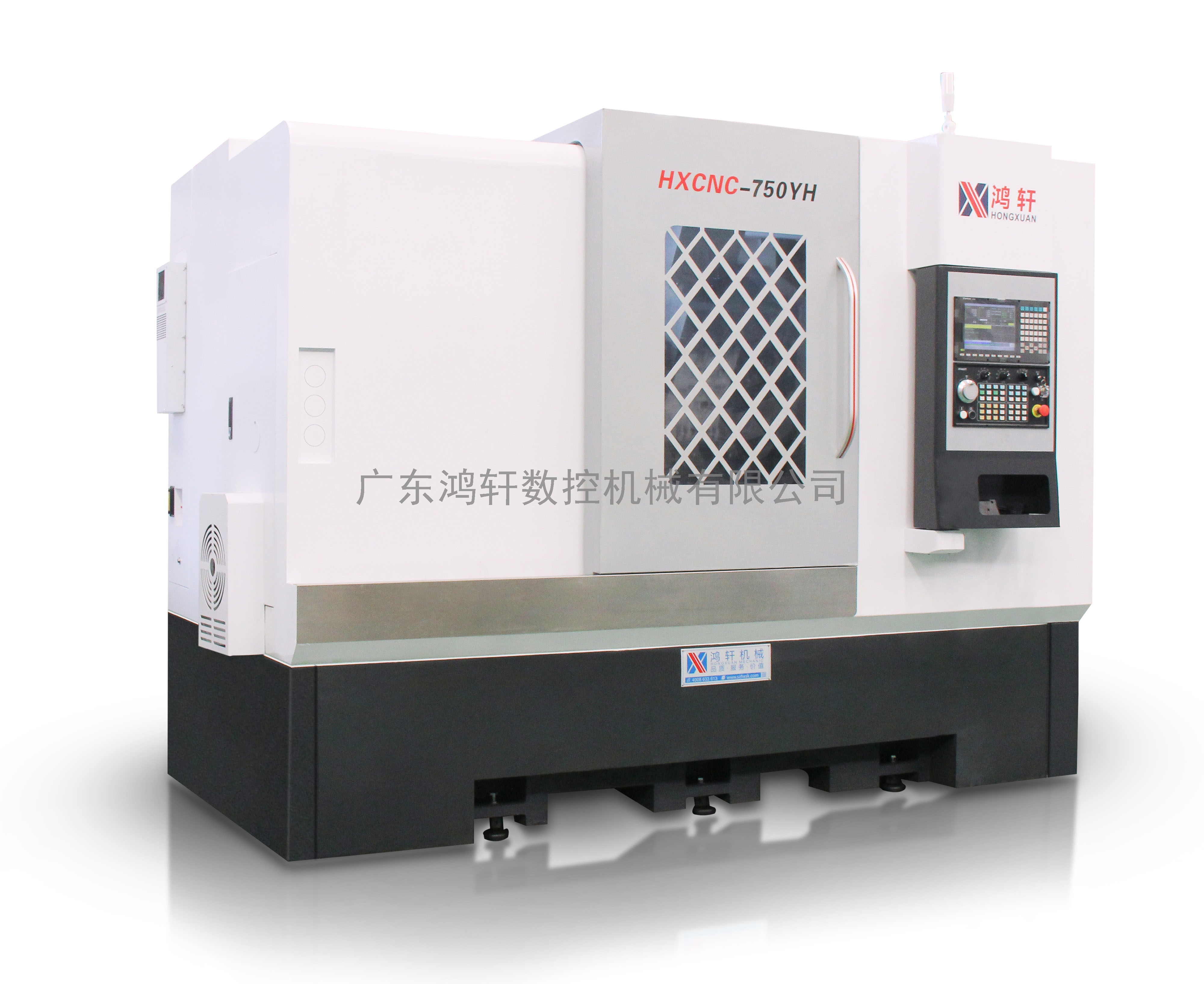

HXCNC-750YH動力刀塔帶Y軸帶尾頂機。采用30度整體斜度鑄件機身，可有效提高加工生產過程中的穩定性和鋼性。采用新代22TB系統，并采用臺灣16Y-330-12工位Y軸硬軌動力刀塔，以及液壓可程序控制尾座。床身最大回轉直徑650mm，最大加工直徑（盤類）600mm，最大加工工件長度710mm，最大棒料通孔直徑?51MM。

采用30度整體斜度鑄件機身，可有效提高加工生產過程中的穩定性和鋼性。采用新代22TB系統，并采用臺灣16Y-330-12工位Y軸硬軌動力刀塔，以及液壓可程序控制尾座。床身最大回轉直徑650mm，最大加工直徑（盤類）600mm，最大加工工件長度710mm，最大棒料通孔直徑?51MM。

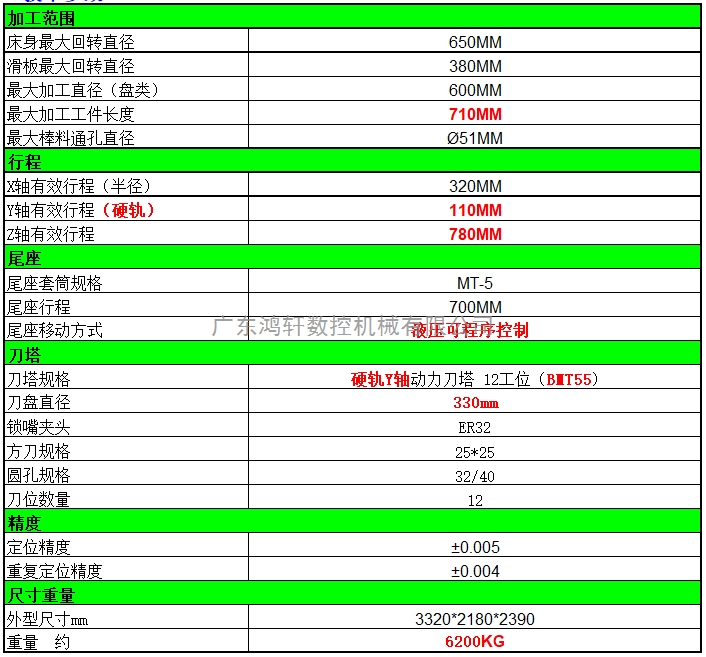

技術參數

加工范圍

床身最大回轉直徑

650MM

滑板最大回轉直徑

380MM

最大加工直徑（盤類）

600MM

最大加工工件長度

710MM

最大棒料通孔直徑

?51MM

行程

X軸有效行程（半徑）

320MM

Y軸有效行程（硬軌）

110MM

Z軸有效行程

780MM

主軸

主軸鼻端形式

A2-6

主軸最高轉速

4500RPM

主軸通孔直徑

?66MM

主軸電機功率

電機11KW/驅動18.5KW（109Nm)

液壓卡盤及回轉油缸規格

8寸

主軸中心到地面距離

1320mm

主軸中心到前門距離

460mm

進給

快速移動速率X/Y/Z

22M/MIN

X/Y/Z軸伺服電機

2.4KW/2.4KW/2.4KW(11Nm/11Nm/11Nm)

尾座

尾座套筒規格

MT-5

尾座行程

700MM

尾座移動方式

液壓可程序控制

刀塔

刀塔規格

硬軌Y軸動力刀塔 12工位（BMT55)

刀盤直徑

330mm

鎖嘴夾頭

ER32

方刀規格

25*25

圓孔規格

32/40

刀位數量

12

精度

定位精度

±0.005

重復定位精度

±0.004

尺寸重量

外型尺寸mm

3320*2180*2390

重量約

6200KG

說明

1、安裝的前期準備

1)請確保機床放置區域地面基礎牢固，大型機器需要預制水泥地基，地基圖另行通知。
2)請預先安裝好三相380V，50Hz電源，并確保接地良好，建議附穩壓電源。
3)請確保有不低于0.6MPa的氣源并且保證壓縮空氣干燥無水份。
4)請?zhí)崆皽?zhǔn)備好潤滑油和切屑液，導軌潤滑油規格為ISO VG68，選配主軸油冷機為ISO VG10。
5)請買方指定機臺的操作人員和維護人員，并指派專門人員協助我公司進行機床的安裝調試。

2、調試和驗收

標準名稱標準號
機床幾何精度驗收標準JB/T 8771.2-1998
機床定位精度和重復定位精度驗收標準JB/T 8771.4-1998或JISB6330
1)在安裝調試驗收工作之前，由買方按第一條要求做好準備工作。
2)外觀檢驗：買賣雙方人員進行外觀目測檢視，工具及配件依合同及附件清點驗收。
3)性能、功能驗收：依據雙方所確定機械及控制器之供貨范圍進行驗收。
4)機械精度驗收：依照我公司提供隨機出廠合格證明書上精度檢驗記錄為驗收之依據。
5)驗收完成后，買方需即時在《安裝調試驗收單》上簽字，一式兩份，雙方各保管一份。

3、培訓

乙方負責為甲方進行技術培訓，培訓時間為1-2個工作日，培訓人員1～5人，培訓地點在乙方，也可在甲方公司進行培訓。培訓內容包括機床結構、性能及功能、數控系統、編程及操作，機床維護保養等知識。培訓人員食宿自理。

培訓內容

1、操作

1)開機、關機步驟：
2)操作面板按鍵功能介紹;
3)加工程序的開始、中斷、結束的操作講解;
4)ATC中斷后恢復;
5)機床操作注意事項介紹;
6)操作練習。

2、編程

1)坐標系介紹;
2)G指令、M、S、T指令的介紹;
3)程序的組成結構介紹;
4)程序的編輯、存儲、使用的方法說明;
5)編程注意事項介紹;
6)編程練習。

3、保養

1)機械結構介紹;
2)日常維護要點介紹;
3)一般故障診斷方法介紹;
4)一般故障排除方法介紹;
5)保養練習。
