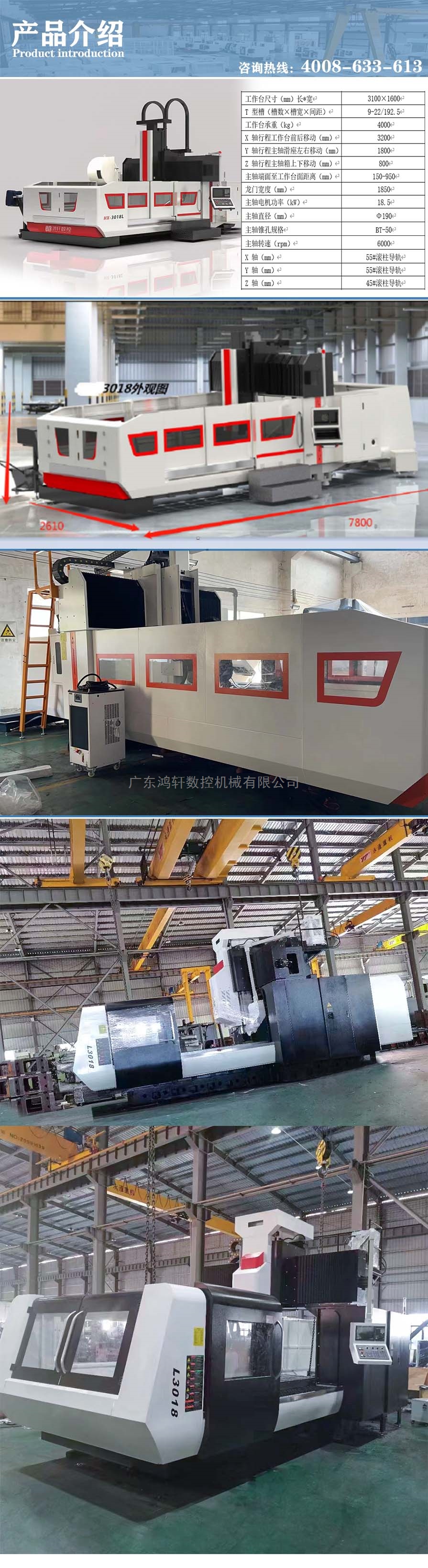

HXCNC-3018L龍門加工中心龍門式結構為封閉式門型結構，而床身式結構為"C"型敞開式結構，顧名思義封閉式結構一定比敞開式結構更為穩定，高強度HT300優質鑄鐵，并經時效處理設計結構合理，鑄造及加工工藝性好，具有高的剛度，良好的抗撓性和優良的精度穩定性

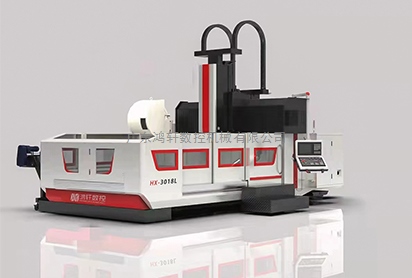

整體結構：HX-3018龍門加工中心龍門式結構為封閉式門型結構，而床身式結構為"C"型敞開式結構，顧名思義封閉式結構一定比敞開式結構更為穩定，高強度HT300優質鑄鐵，并經時效處理設計結構合理，鑄造及加工工藝性好，具有高的剛度，良好的抗撓性和優良的精度穩定性：
X軸：工作臺在床身上做前后縱向運動；
Y軸：滑枕、滑鞍部件在橫梁上沿導軌作左右橫向運動；
Z軸：滑枕在滑鞍上沿導軌作上下垂直運動；
主軸：龍門加工中心主軸采用中心吹氣結構，在主軸松刀后迅速用中心高壓氣體對主軸內錐進行清潔，保證刀具夾持的精度；搭載三菱高輸出伺服電機，適合高速切削。標配主軸BT50-190-8000，皮帶式傳動。
床身（X軸）：床身和工作臺材料均選用高強度優質鑄鐵，樹脂砂造型。床身內部布置加強筋，使床身結構厚重。導軌采用3條重載55滾柱導軌支撐結構，各滾柱直線導軌上密布高承重滑塊，從而使機床得到高剛性和長久穩定的精度。傳動系統采用交流伺服電機，實現X軸的直線往復運動。
橫梁（Y軸）：橫梁大件采用高強度優質鑄鐵，樹脂砂造型。Y軸導軌選用進口55#重載滾柱導軌支撐，此結構抗震性能好，剛性強，穩定性佳。傳動系統采用交流伺服電機，通過進口聯軸器1：1直接聯接，帶動重載荷滾珠絲杠旋轉，實現Y軸的直線往復運動
滑枕（Z軸）：滑枕采用高強度優質鑄鐵，樹脂砂造型，Z軸導軌選用重載45#重載滾柱導軌,強力潤滑系統,配合雙液壓平衡配重系統, 此結構抗震性能好。Z軸伺服系統采用交流伺服電機通過進口聯軸器1：1帶動重載荷滾珠絲杠旋轉，雙缸液壓氮氣平衡，實現Z軸的高精度往復運動，絲杠均采用德國億孚/臺灣上銀雙螺母滾珠絲桿，并且Z軸配有液壓氮氣平衡系統，工作更加平穩。
潤滑系統：整機的導軌和絲杠均采用加壓式集中定時定量潤滑系統，在油路中采用先進的加壓式計量件進行油量控制；能夠?qū)Ω鳚櫥c的供油周期和供油量進行調整，并通過電氣系統控制實現全自動集中潤滑。主軸軸承、和絲杠軸承采用德國SKF高級專用鋰基潤滑脂潤滑。
排屑裝置：分布在工作臺兩側各一套螺旋排屑器，設備端部設有提升鏈式排屑器。
換刀系統：刀庫容量為24把，雙臂式自動換刀手臂及凸輪換刀機械，以電機驅動，快速穩定。刀套式大容量儲刀倉，電機及圓筒凸輪的驅動及定位機構，穩定性高。（選配）
系 統：配置高性能三菱M80B系列數控系統，保證了機床控制的穩定性，也保證了用戶要求的數控加工功能和輔助功能。
|
項 目 |
名稱 |
參數 |
備 注 |
|
工作臺 |
工作臺尺寸長*寬 |
3100×1600 |
|
|
T 型槽（槽數×槽寬×間距） |
9-22/192.5 |
|
|
|
工作臺承重 |
4000 |
等分布 |
|
|
行程 |
X 軸行程工作臺前后移動 |
3200 |
|
|
Y 軸行程主軸滑座左右移動 |
1800 |
|
|
|
Z 軸行程主軸箱上下移動 |
800 |
|
|
|
主軸端面至工作臺面距離 |
150-950 |
|
|
|
龍門寬度 |
1850 |
|
|
|
主軸 |
主軸電機功率（kW） |
18.5 |
額定 |
|
主軸直徑 |
Φ190 |
|
|
|
主軸錐孔規格 |
BT-50 |
|
|
|
主軸轉速 |
6000 |
皮帶式 |
|
|
導軌 |
X 軸 |
55#滾柱導軌 |
P 級滾柱 |
|
Y 軸 |
55#滾柱導軌 |
P 級滾柱 |
|
|
Z 軸 |
45#滾柱導軌 |
P 級滾柱 |
|
|
三軸 |
三軸絲桿 X/Y/Z（mm） |
6316/5010/5010 |
研磨C3 級 |
|
三軸電機功率 X/Y/Z（kW） |
4.5/4.5/7.0 |
三菱 |
|
|
刀庫 |
刀庫形式 |
圓盤刀臂式 |
選配 |
|
選刀方式 |
雙向就近選刀 |
||
|
刀庫容量（把） |
24 |
||
|
精度 |
定位精度 X/Y/Z 軸 |
0.01/0.01/0.01 |
GB/T 18400.4 |
|
重復定位精度 X/Y/Z 軸 |
0.005/0.005/0.005 |
GB/T 18400.4 |
|
|
進給 |
X/Y/Z 軸快移速度（m/mim） |
16/16/16 |
|
|
最高切削進給速度（mm/mim） |
10000 |
|
|
|
尺寸 重量 |
長×寬×高帶刀庫 約 |
8000*3900*3850 |
|
|
整機重量約 |
27000 |
|
|
|
系統 |
數控系統 |
三菱M80 |
|
