產品中心
Products

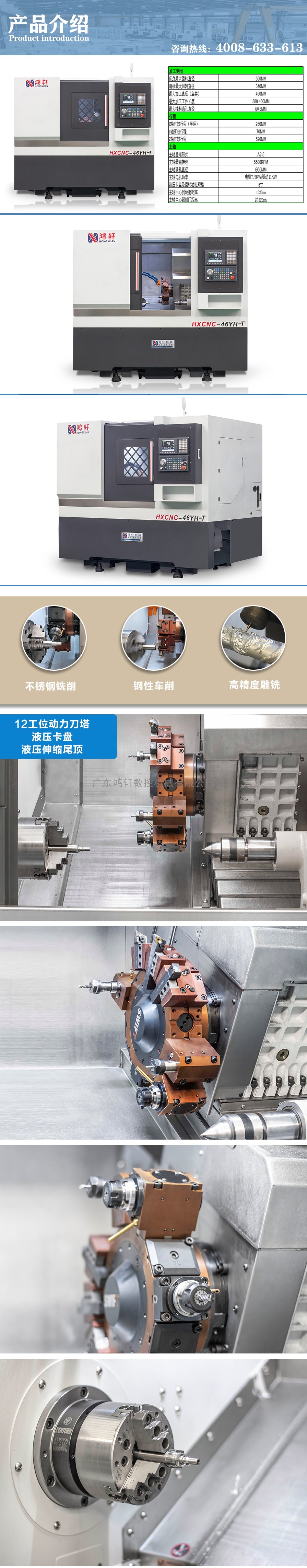

46YH-T動力刀塔帶尾座車銑復合

型號：HXCNC-46YH-T

機床特點：HXCNC-46YH-T動力刀塔帶尾座，機身采用30度斜鞍一體式整體鑄件，在加工生產過程中可以獲得良好的穩定性和鋼性。并采用A2-5的主軸，最高轉速5500轉，電機7.5KW，驅動11KW。30/35滾柱線軌，可較好的完成重車削工作。刀塔采用臺灣SWIFT 12Y-240-12工位動力刀塔，配備液壓套筒伸縮尾座。全防護機身，可有效避免車削料渣飛濺，更安全。

返回列表

產品介紹產品特點適用范圍詳細說明

HXCNC-46YH-T動力刀塔帶尾座，機身采用30度斜鞍一體式整體鑄件，在加工生產過程中可以獲得良好的穩定性和鋼性。并采用A2-5的主軸，最高轉速5500轉，電機7.5KW，驅動11KW。30/35滾柱線軌，可較好的完成重車削工作。刀塔采用臺灣SWIFT 12Y-240-12工位動力刀塔，配備液壓套筒伸縮尾座。全防護機身，可有效避免車削料渣飛濺，更安全。

液壓尾座

尾座套筒規格 MT-5

尾座行程 100MM

尾座壓力范圍 4~25Pa

尾座移動方式液壓套筒伸縮型

尾座結構方式一平一V硬軌型

刀塔

刀塔規格 SHDY12-240-12T工位動力刀塔

車削刀具規格 20*20

鏜刀孔徑 25MM

刀位數量 12

精度

定位精度 ±0.005

重復定位精度 ±0.004

加工范圍

床身最大回轉直徑 500MM

滑板最大回轉直徑 340MM

最大加工直徑（盤類） 450MM

最大加工工件長度 380-400MM

最大棒料通孔直徑 ?45MM

行程

X軸有效行程（半徑） 250MM

Y軸有效行程 70MM

Z軸有效行程 520MM

說明

1、安裝的前期準備

1)請確保機床放置區域地面基礎牢固，大型機器需要預制水泥地基，地基圖另行通知。
2)請預先安裝好三相380V，50Hz電源，并確保接地良好，建議附穩壓電源。
3)請確保有不低于0.6MPa的氣源并且保證壓縮空氣干燥無水份。
4)請?zhí)崆皽?zhǔn)備好潤滑油和切屑液，導軌潤滑油規格為ISO VG68，選配主軸油冷機為ISO VG10。
5)請買方指定機臺的操作人員和維護人員，并指派專門人員協助我公司進行機床的安裝調試。

2、調試和驗收

標準名稱標準號
機床幾何精度驗收標準JB/T 8771.2-1998
機床定位精度和重復定位精度驗收標準JB/T 8771.4-1998或JISB6330
1)在安裝調試驗收工作之前，由買方按第一條要求做好準備工作。
2)外觀檢驗：買賣雙方人員進行外觀目測檢視，工具及配件依合同及附件清點驗收。
3)性能、功能驗收：依據雙方所確定機械及控制器之供貨范圍進行驗收。
4)機械精度驗收：依照我公司提供隨機出廠合格證明書上精度檢驗記錄為驗收之依據。
5)驗收完成后，買方需即時在《安裝調試驗收單》上簽字，一式兩份，雙方各保管一份。

3、培訓

乙方負責為甲方進行技術培訓，培訓時間為1-2個工作日，培訓人員1～5人，培訓地點在乙方，也可在甲方公司進行培訓。培訓內容包括機床結構、性能及功能、數控系統、編程及操作，機床維護保養等知識。培訓人員食宿自理。

培訓內容

1、操作
1)開機、關機步驟：
2)操作面板按鍵功能介紹;
3)加工程序的開始、中斷、結束的操作講解;
4)ATC中斷后恢復;
5)機床操作注意事項介紹;
6)操作練習。
2、編程
1)坐標系介紹;
2)G指令、M、S、T指令的介紹;
3)程序的組成結構介紹;
4)程序的編輯、存儲、使用的方法說明;
5)編程注意事項介紹;
6)編程練習。
3、保養
1)機械結構介紹;
2)日常維護要點介紹;
3)一般故障診斷方法介紹;
4)一般故障排除方法介紹;
5)保養練習。
