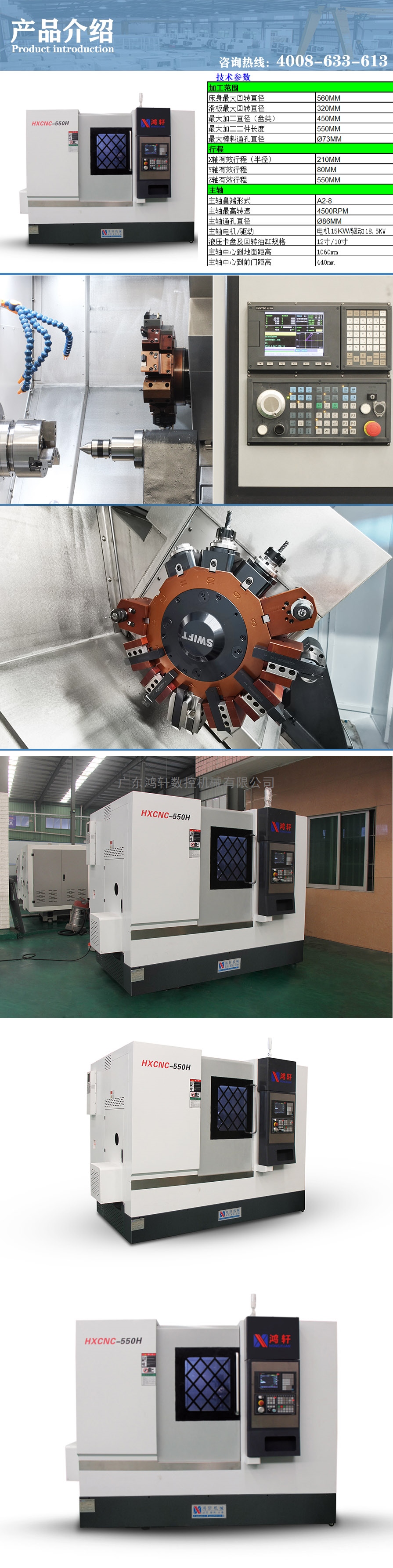

車銑復合數控車床是針對中小型精密復雜零件而設計的、高精度、高性能的精密車銑復合加工機床，配備臺灣原裝齒輪動力軸、可進行高精度、高效率的側銑、側鉆、側攻等復合加工。整機采用鈑金框架結構，優質冷軋鋼板，重量輕，強度高兼具韌性、硬、剛的優良力學性能。
機床特點：HXCNC-550YH動力刀塔機，大通孔非標機，全封閉防護罩機床，搭載新代系統22TA，使用的是SWIFT 直徑330mm12工位動力刀塔，外徑刀座1個，內徑刀座1個，方刀座1個。擴展接口有USB和以太網接口。
返回列表車銑復合數控車床是針對中小型精密復雜零件而設計的、高精度、高性能的精密車銑復合加工機床，配備臺灣原裝齒輪動力軸、可進行高精度、高效率的側銑、側鉆、側攻等復合加工。整機采用鈑金框架結構，優質冷軋鋼板，重量輕，強度高兼具韌性、硬、剛的優良力學性能。
|
主要部件品牌及規格 |
||||||
|
序號 |
部件名稱 |
制造商 |
品牌來源地 |
規格 |
||
|
1 |
機身 |
鴻軒 |
中國 |
45度整體斜床身 |
||
|
2 |
主軸 |
普森 |
中國臺灣 |
A2-8，主軸外徑230 |
||
|
3 |
X軸Z軸線軌 |
HIWIN/PMI |
中國臺灣 |
滾柱線軌35/35 |
||
|
4 |
X軸絲桿直徑/螺距 |
HIWIN/PMI |
中國臺灣 |
?32mm/10mm（雙螺母） |
||
|
5 |
Y軸絲桿直徑/螺距 |
HIWIN/PMI |
中國臺灣 |
?40mm/10mm（雙螺母） |
||
|
6 |
Z軸絲桿直徑/螺距 |
HIWIN/PMI |
中國臺灣 |
?40mm/11mm（雙螺母） |
||
|
7 |
X軸絲杠軸承 |
NACHI |
日本 |
NACHI (25×62-4個) |
||
|
8 |
Z軸絲杠軸承 |
NACHI |
日本 |
NACHI (25×62-4個) |
||
|
9 |
控制系統 |
新代 |
中國臺灣 |
22TA |
||
|
10 |
主軸伺服單元 |
丹馬/新代 |
中國 臺灣 |
15KW電機/18.5KW驅動 |
||
|
11 |
X/Z軸伺服單元 |
新代 |
臺灣 |
3.9.KW/3.1KW |
||
|
12 |
動力頭電機 |
新代 |
中國臺灣 |
2.3KW |
||
|
13 |
刀塔 |
SWIFT |
中國臺灣 |
330-12工位動力刀塔（100中心高） |
||
|
14 |
刀塔電機 |
新代 |
中國 |
1.0KW |
||
|
15 |
動力頭規格 |
堡威 |
中國 |
ER32 |
||
|
16 |
液壓卡盤、油缸 |
|
中國 |
12寸中空液壓卡盤，外徑304mm |
||
|
17 |
回轉油缸 |
|
中國 |
10寸 |
||
|
18 |
潤滑油泵 |
|
中國 |
2.0L |
||
|
19 |
冷卻水泵 |
洛凱/明澤 |
中國 |
450W |
||
|
加工范圍 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
床身最大回轉直徑 |
560MM |
|
||||||||||||||||||
|
滑板最大回轉直徑 |
320MM |
|
||||||||||||||||||
|
最大加工直徑（盤類） |
450MM |
|
||||||||||||||||||
|
最大加工工件長度 |
550MM |
|
||||||||||||||||||
|
最大棒料通孔直徑 |
?73MM |
|
||||||||||||||||||
|
行程 |
|
|||||||||||||||||||
|
X軸有效行程（半徑） |
210MM |
|
||||||||||||||||||
|
Y軸有效行程 |
80MM |
|
||||||||||||||||||
|
Z軸有效行程 |
550MM |
|
||||||||||||||||||
