HX-5246YT 雙主軸動力刀塔機

型號：HX-5246YT

機床特點：HX-5246YT 雙主軸動力刀塔機，第一主軸A2-6,第二主軸移動式A2-5,雙主軸搭配帶Y軸的12工位動力刀塔，是集高性能、高精度、高效率、高可靠性、高性價比和高安全性為一體的數控車銑復合車床。

返回列表

產品介紹產品特點適用范圍詳細說明

雙主軸動力刀塔機

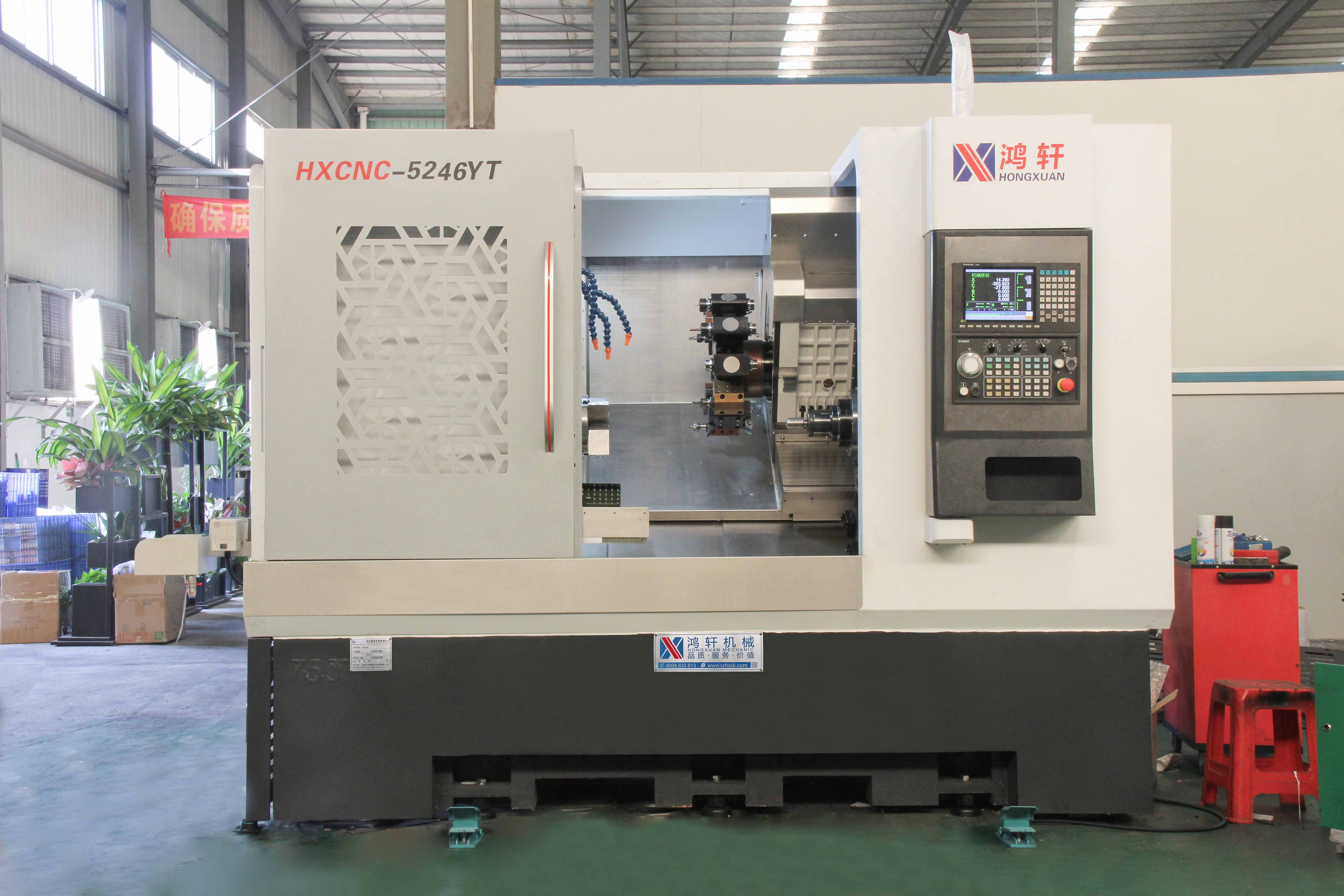

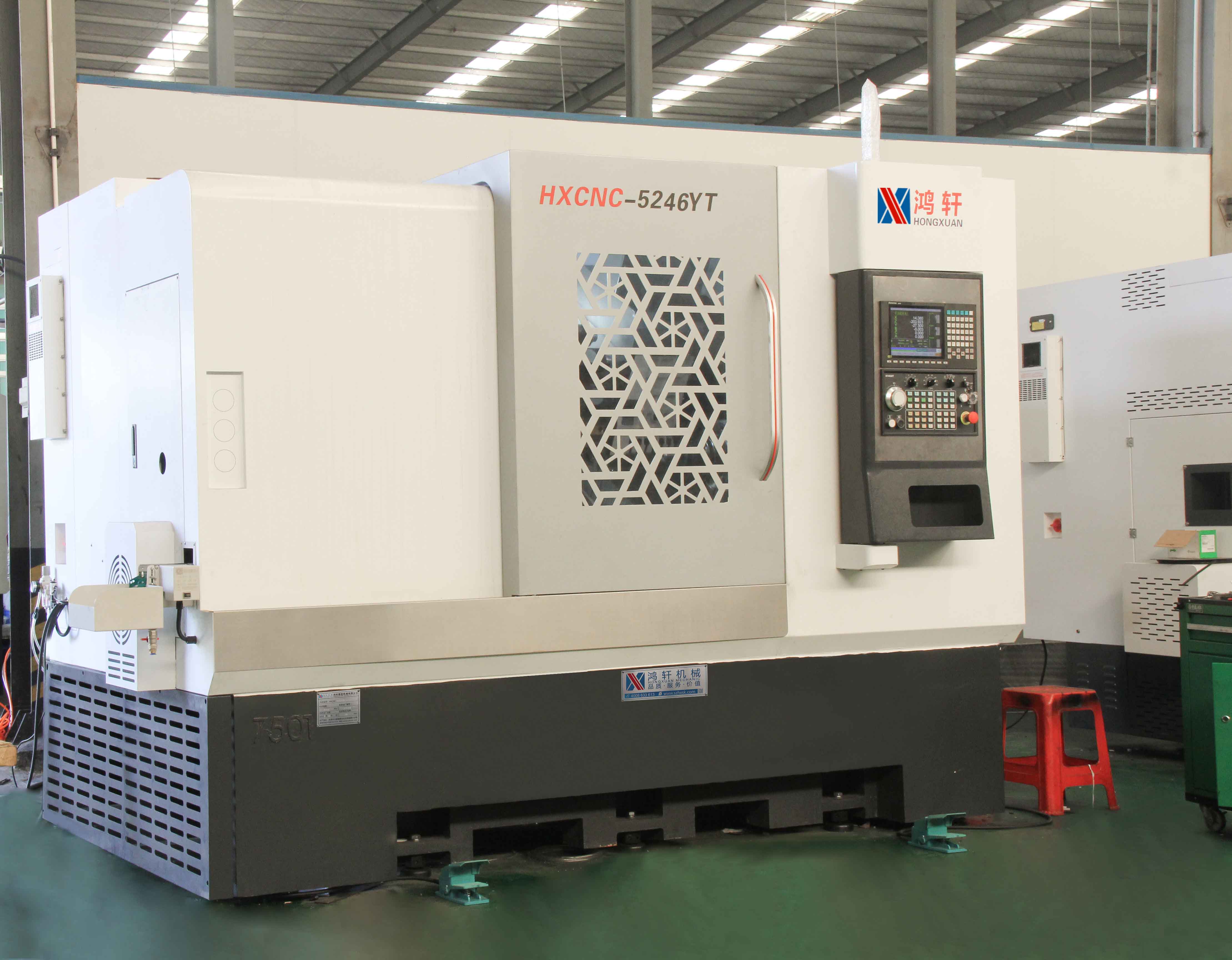

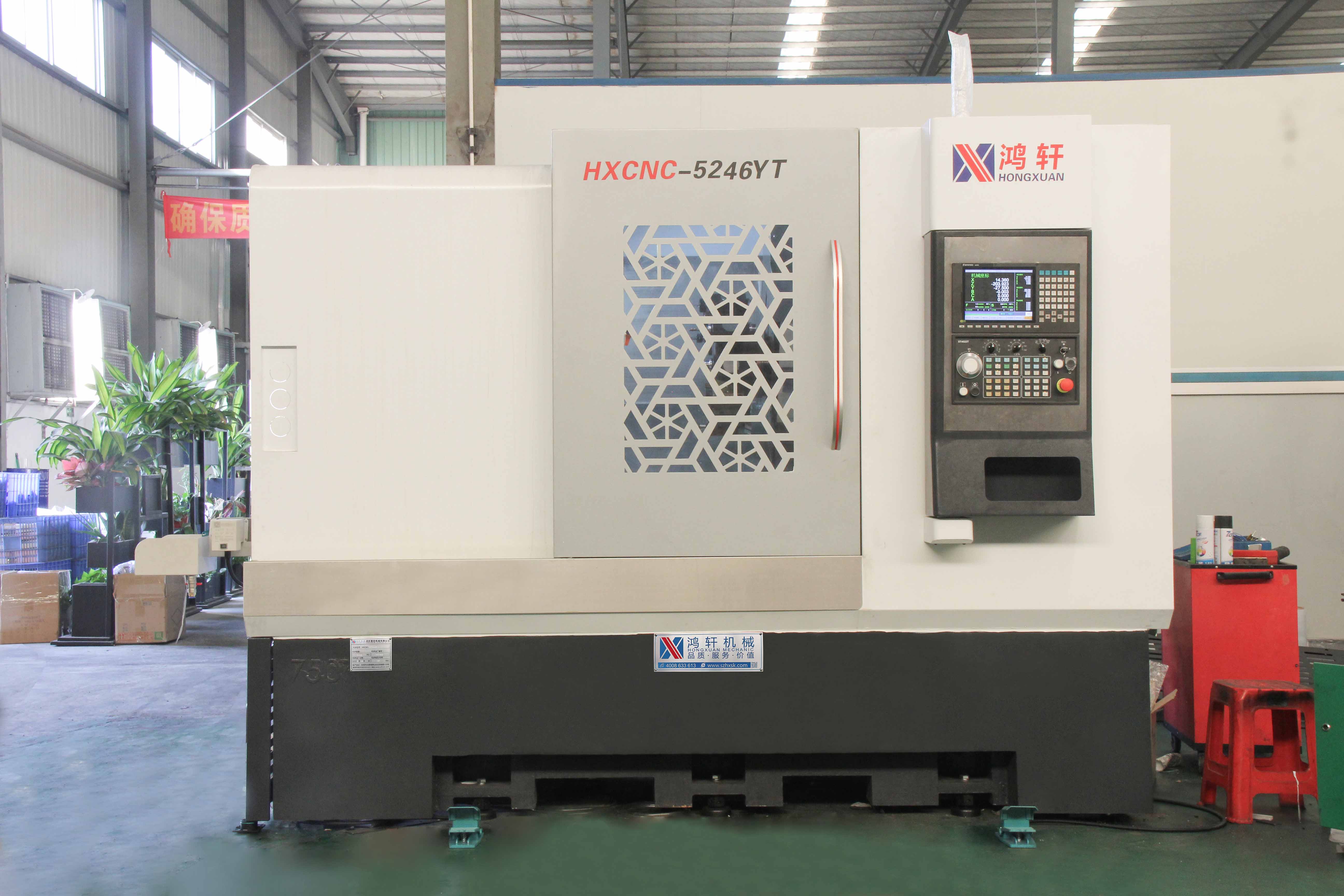

5246YT雙主軸動力刀塔機

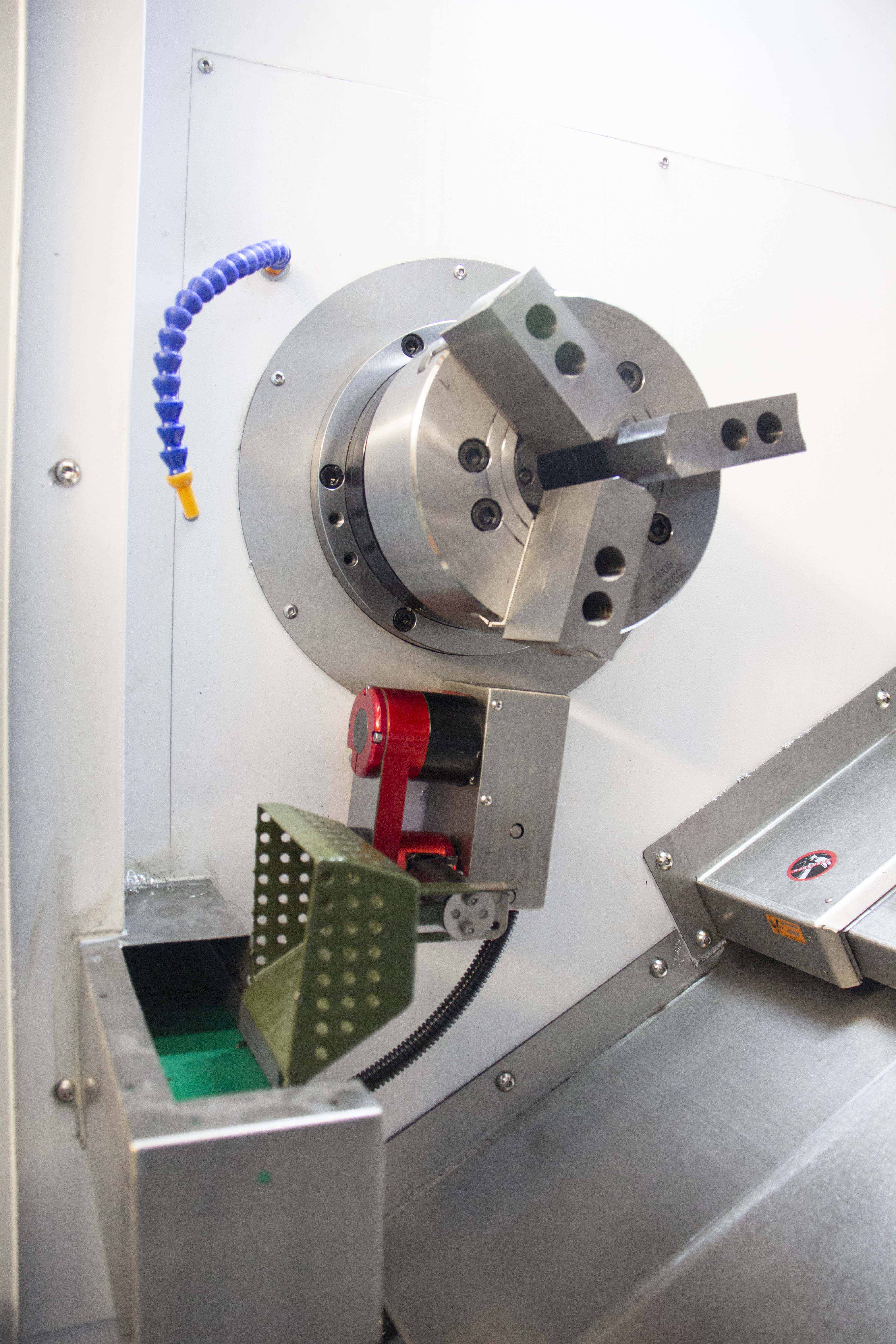

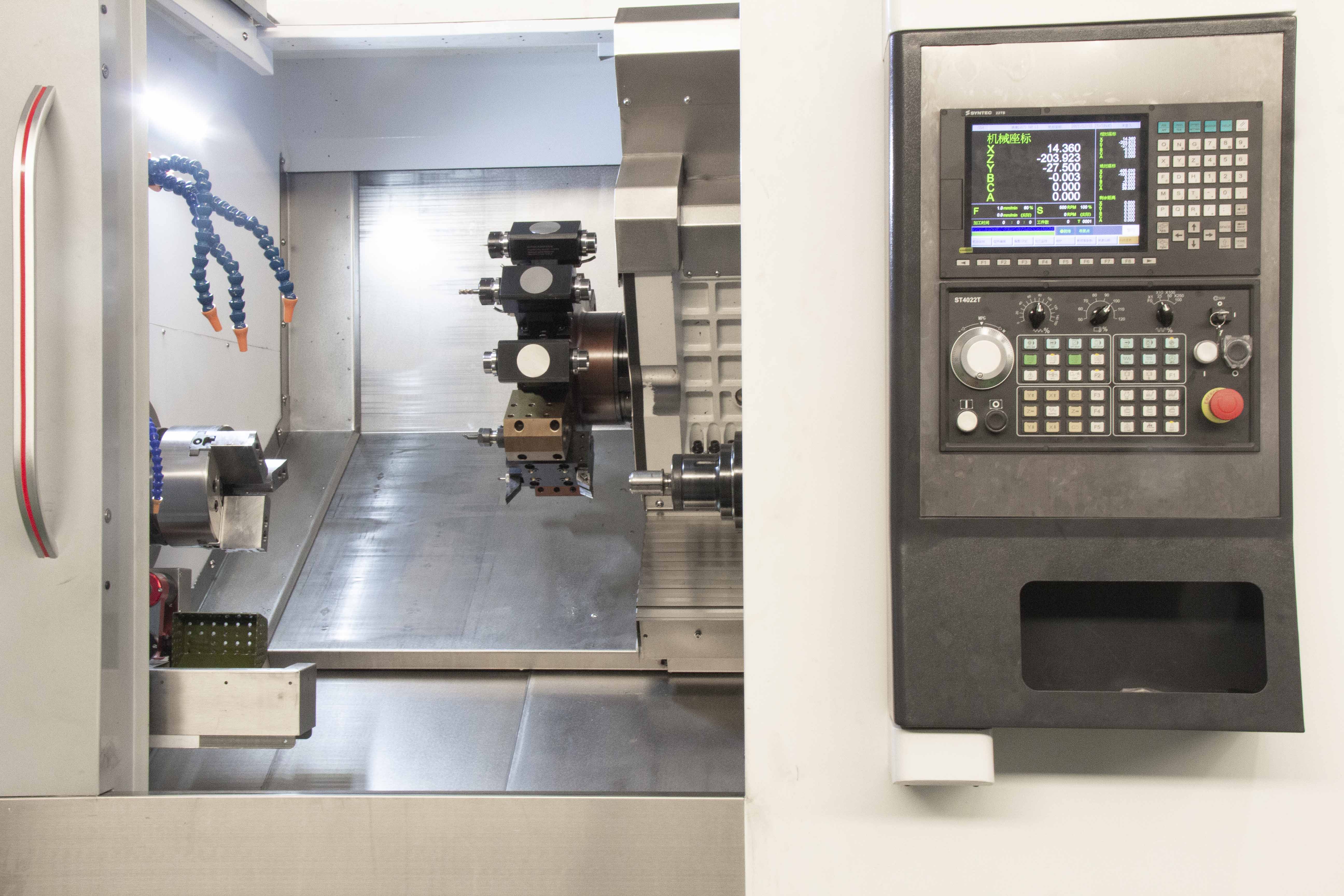

5246YT雙主軸刀塔機 5246YT雙主軸動力刀塔機控制面板刀塔機內部接料器

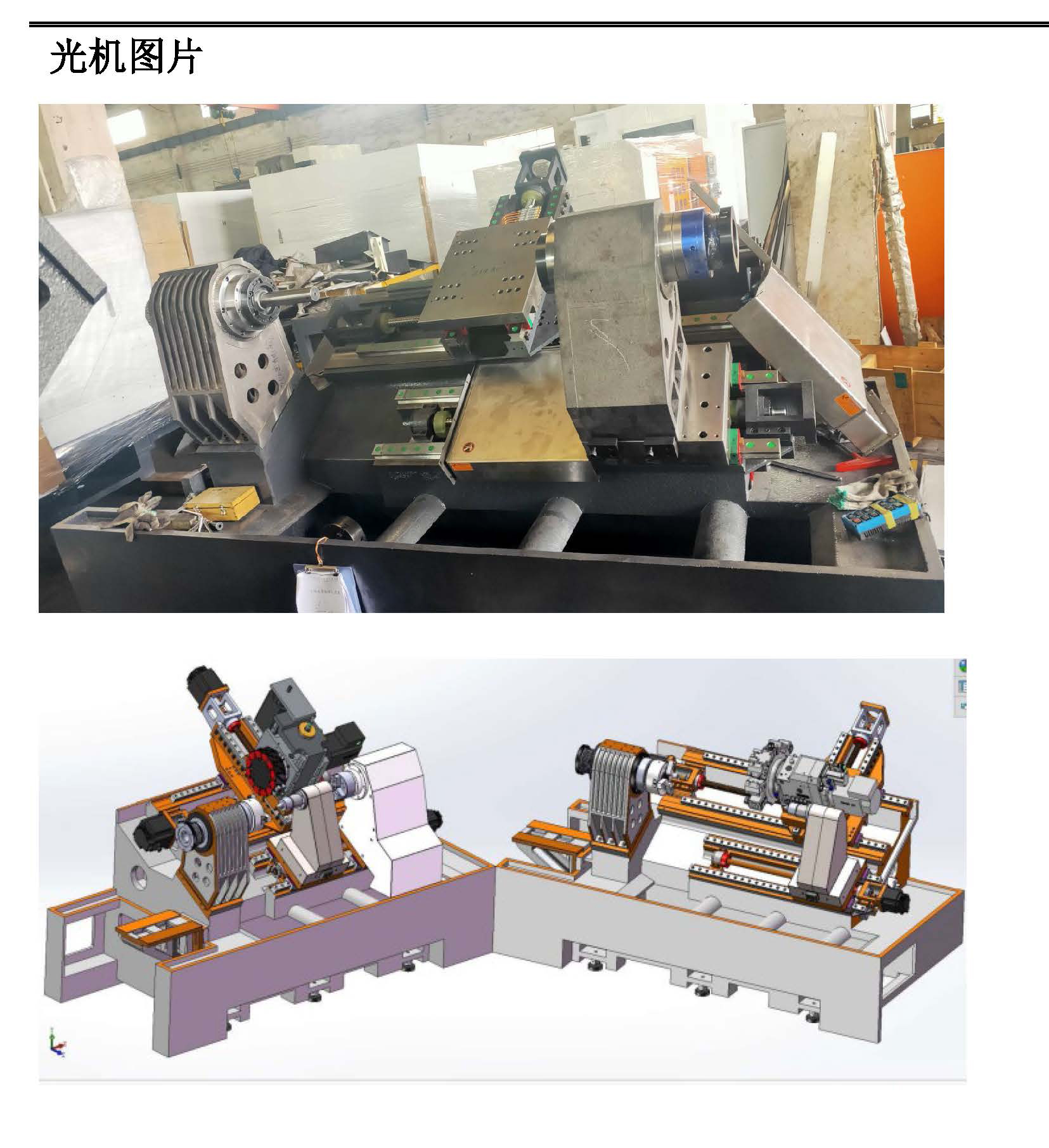

雙主軸光機

HX-5246YT 雙主軸動力刀塔機，第一主軸A2-6,第二主軸移動式A2-5,雙主軸搭配帶Y軸的12工位動力刀塔，是集高性能、高精度、高效率、高可靠性、高性價比和高安全性為一體的數控車銑復合車床。其結構形式是雙主軸平行對置排列。雙主軸由絕對編碼伺服電機+高速CNC 系統中央多軸聯動插補控制，可獨立編寫程序進行 X軸、Y軸、Z軸Z1軸移動，實現主軸與副主軸夾持工件的自動對接交換，并同時工作，解決了工件在一次裝夾下的夾持端二道工序的加工問題，適合后需兩道工序，兩次裝夾的產品，實現一次裝夾，兩道工序同時加工，機床可實現集成各種形式自動對接機構，實現占地面積小，節省人工等優點。

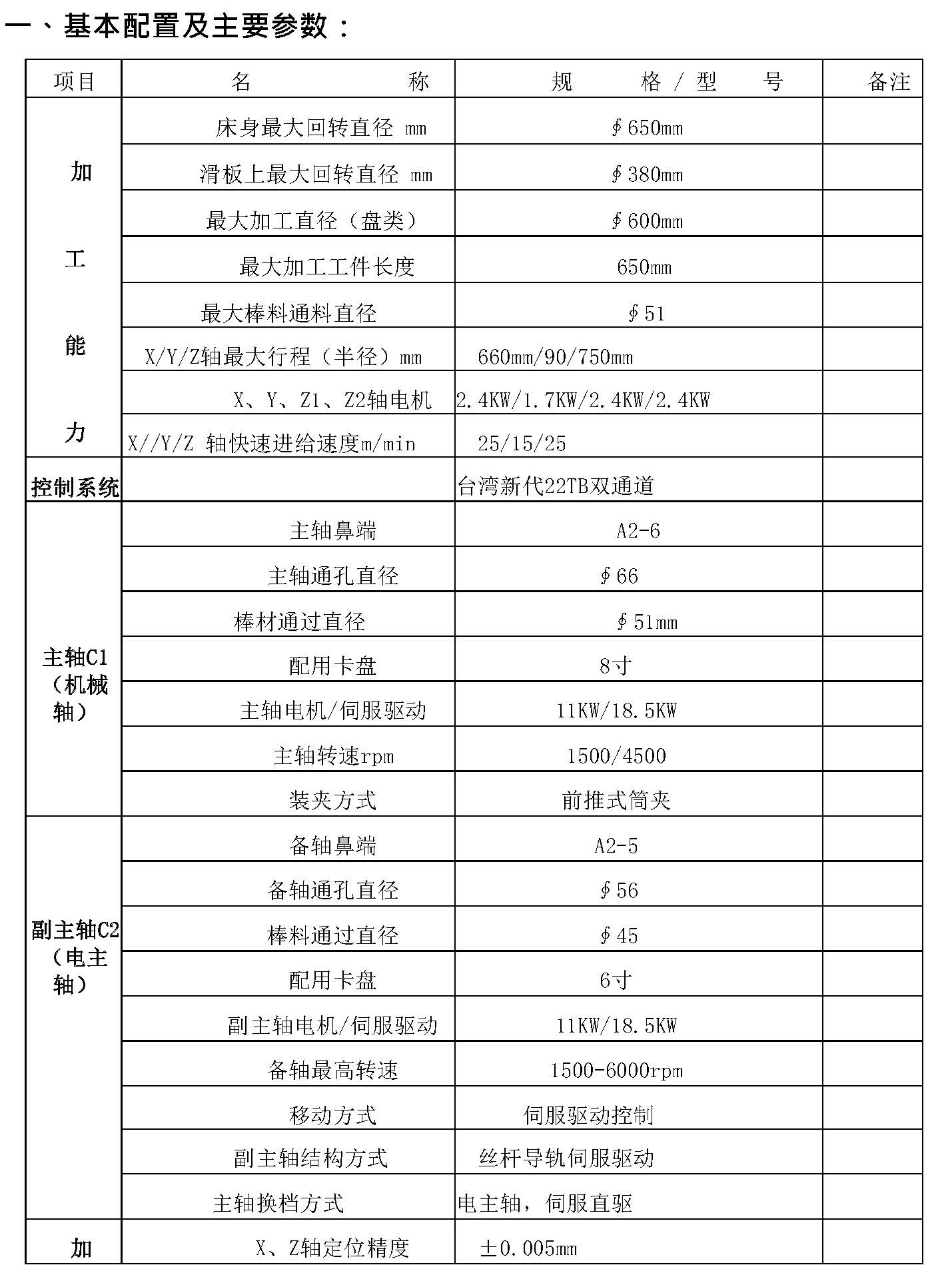

項目	名稱	規 格 / 型號
加工能力	床身最大回轉直徑 mm	∮650mm
	滑板上最大回轉直徑 mm	∮380mm
	最大加工直徑（盤類）	∮600mm
	最大加工工件長度	650mm
	最大棒料通料直徑	∮51
	X/Y/Z軸最大行程（半徑）mm	660mm/90/750mm
	X、Y、Z1、Z2軸電機	2.4KW/1.7KW/2.4KW/2.4KW
	X//Y/Z 軸快速進給速度m/min	25/15/25

說明

1、安裝的前期準備

1)請確保機床放置區域地面基礎牢固，大型機器需要預制水泥地基，地基圖另行通知。
2)請預先安裝好三相380V，50Hz電源，并確保接地良好，建議附穩壓電源。
3)請確保有不低于0.6MPa的氣源并且保證壓縮空氣干燥無水份。
4)請?zhí)崆皽蕚浜脻櫥秃颓行家?，?dǎo)軌潤滑油規格為ISO VG68，選配主軸油冷機為ISO VG10。
5)請買方指定機臺的操作人員和維護人員，并指派專門人員協助我公司進行機床的安裝調試。

2、調試和驗收

標準名稱標準號
機床幾何精度驗收標準JB/T 8771.2-1998
機床定位精度和重復定位精度驗收標準JB/T 8771.4-1998或JISB6330
1)在安裝調試驗收工作之前，由買方按第一條要求做好準備工作。
2)外觀檢驗：買賣雙方人員進行外觀目測檢視，工具及配件依合同及附件清點驗收。
3)性能、功能驗收：依據雙方所確定機械及控制器之供貨范圍進行驗收。
4)機械精度驗收：依照我公司提供隨機出廠合格證明書上精度檢驗記錄為驗收之依據。
5)驗收完成后，買方需即時在《安裝調試驗收單》上簽字，一式兩份，雙方各保管一份。

3、培訓

乙方負責為甲方進行技術培訓，培訓時間為1-2個工作日，培訓人員1～5人，培訓地點在乙方，也可在甲方公司進行培訓。培訓內容包括機床結構、性能及功能、數控系統、編程及操作，機床維護保養等知識。培訓人員食宿自理。
培訓內容
1操作
1)開機、關機步驟：
2)操作面板按鍵功能介紹;
3)加工程序的開始、中斷、結束的操作講解;
4)ATC中斷后恢復;
5)機床操作注意事項介紹;
6)操作練習。
2編程
1)坐標系介紹;
2)G指令、M、S、T指令的介紹;
3)程序的組成結構介紹;
4)程序的編輯、存儲、使用的方法說明;
5)編程注意事項介紹;
6)編程練習。
3保養
1)機械結構介紹;
2)日常維護要點介紹;
3)一般故障診斷方法介紹;
4)一般故障排除方法介紹;
5)保養練習。
